Matrix-Vector Operations
LAFF Week 3 Notes
本章的核心概念主要在于理解矩阵与向量的乘法的意义。矩阵是一种线性变换（映射），那么向量通过变换得到的结果就是一个新的向量，形式上表现为矩阵的列的线性组合。
除此之外，本章还有大量内容关于矩阵的操作、矩阵向量乘法的操作，以及这些内容在计算机中实现，以及优化。
Special Matrices
Partition Matrix into Quadrants
这一点值得在学习所有特殊矩阵之前提出来，因为相较于按列划分矩阵的方式 week2 note 2.1，该划分方法贯穿了绝大多数的矩阵的操作（初始化，矩阵与向量的乘法等等）。我们来看看这种划分是如何进行的：
该方法的核心是将矩阵划分为大的四部分。为了算法设计的方便，又将该四大部分详细划分称了9部分，如下图所示：
<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_0.svg” width=“400”>
</html>
下面用一个矩阵来作为示例。
第一步迭代：
我们从左上角的 $A_{TL}$ 部分开始遍历。默认情况为 $A_{TL}$ 为没有任何元素。那么很显然，此时的$A_{BR} $ 包含了了所有的矩阵元素，也就是说，$A_{TR}$、$A_{BL}$ 都是没有任何元素的：
<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_2.svg” width=“200”>
</html>
那么很显然，此时的，作为$A_{BR}$最左上角的一个元素， $a_{00}$ 就是划分图中的 $A_{11}$，也就是本次迭代过程中的 $A_{11}$。
<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_3.svg” width=“500”>
</html>
这里的 $A_{12}^T$ 实际上就是我们的 $A_{12}$。 因为根据上图，我们发现 $A_{12}$ 划分的区域实际上是一个行向量，因此将其写成 $A_{12}^T$。
中间迭代：
我们继续按上面的分块方法来划分矩阵，那么经过划分的 $A_{BR}$ 则有了新区域，伴随而来的是 $A_{11}$ 等区块又发生了新的改变，如下图：
<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_4.svg” width=“600”>
</html>
而通过上述的中间迭代，我们可以很顺利的通过这样的迭代方式遍历整个矩阵。
使用这种方式的优势在哪里？目前我们可以看到的是：这种分块的方式可以直接对对角线上的元素进行操作。这对于某些特殊矩阵的算法设计以及操作是非常便利的。
Zero Matrix
零矩阵代表了一种将所有输入向量统统映射到原点的线性变换。零矩阵中所有的元素都为 0，可以记作：
$$
L_0(x) = 0 \,\, \text{for all x} \\
L_0 : \mathbb{R}^n \to \mathbb{R}^m \\
$$
如下的矩阵就是一种零矩阵：
$$
\begin{pmatrix}
0 & 0 & \cdots & 0 \\
0 & 0 & \cdots & 0 \\
\vdots & \vdots & \ddots & \vdots \\
0 & 0 & \cdots & 0 \\
\end{pmatrix}
$$

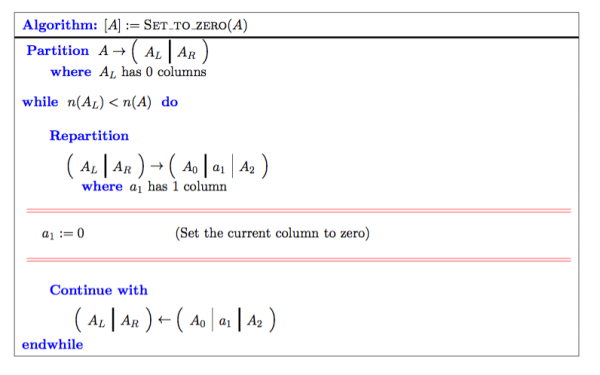

算法：初始化矩阵为零矩阵
这个算法的主要实现步骤：
- 将矩阵按列划分
- 将每一列设置为 0
The Identity Matrix
单位矩阵代表了一种不更改原有向量 / 矩阵的线性变换。该矩阵的特点是以左上为起始位置的矩阵对角线上所有的元素为 $1$，矩阵其他部分均为 $0$。该矩阵可以用代数的形式表示为：
$$
L_I (x)=x \,\, \text{for every x} \in \mathbb{R}^n \\
$$
需要注意的是，单位矩阵必须是方阵。
如下是一个单位矩阵的例子：
$$
\begin{pmatrix}
1 & 0 & \cdots & 0 \\
0 & 1 & \cdots & 0 \\
\vdots & \vdots & \ddots & \vdots \\
0 & 0 & \cdots &1 \\
\end{pmatrix}
$$

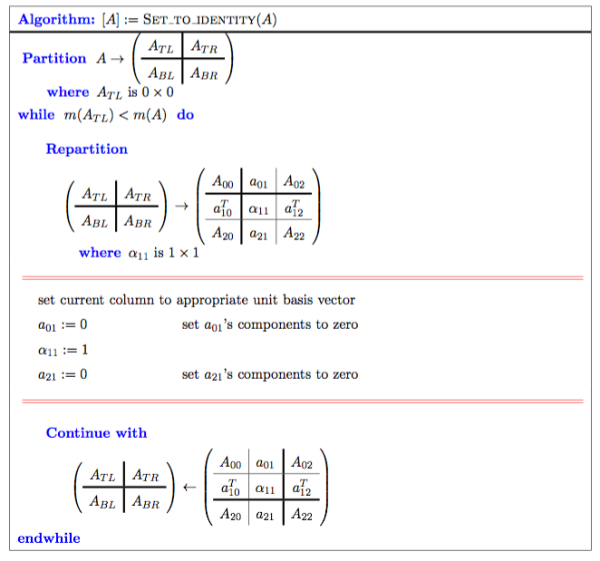

算法：初始化矩阵为单位矩阵
该算法的主要内容如下：
- 将矩阵从列与行两个方向上进行划分（也就是之前提到的象限划分法）。
- 在左上区域 $A_{TL}$ 的行数小于整个矩阵的行数之前，对矩阵对角线上的元素 $a_{11}$ 赋值 $1$，对其上下划分出来的（元素或者向量）进行赋 0 操作。迭代此操作，直到 $A_{TL}$ 的行数与 $A$ 的行数相等为止。
Diagonal matrices
对角矩阵（Diagonal matrices）是一种除了主对角线之外其他元素皆为 0 的矩阵。也就是说，如果将该类矩阵按列分割表示，那么就有：
$$
\text{if} \,\, y = L_D(x) \,\, \text{then} \,\, y_{i} = e_ix_i
$$
因为对角矩阵中只有主对角线上的元素不为 0，因此该矩阵的每列都可以表示成一个 unit basis vector 。因此目标向量 $y$ 的第 $i$ 个分量等于原向量 $x$ 的第 $i$ 个分量与矩阵中第 $i$ 列代表的 unit basis vector 的点积。如下是一个对角矩阵的例子：
$$
\begin{pmatrix}
5 & 0 & \cdots & 0 \\
0 & 12 & \cdots & 0 \\
\vdots & \vdots & \ddots & \vdots \\
0 & 0 & \cdots &17 \\
\end{pmatrix}
$$
对角矩阵也必须是方阵。

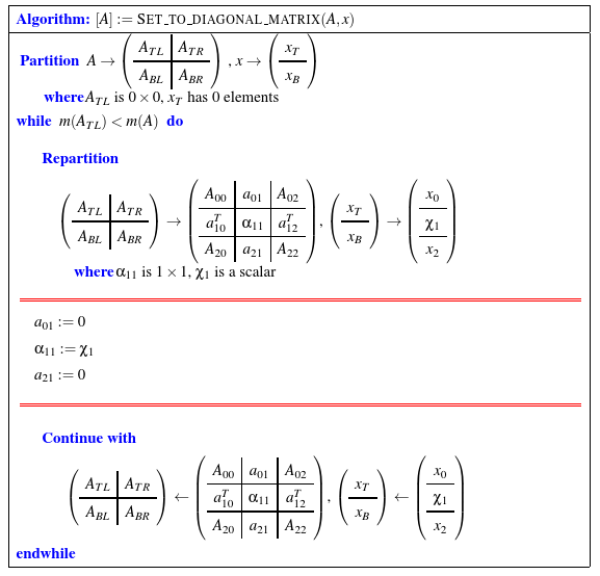

算法：将矩阵初始化为对角矩阵
该算法利用到了本章开头所讲述的矩阵的象限分割法；算法图如下：
需要分割的部分除了矩阵外，还需从上到下的分割向量 $x$，使对角线上的元素等于对应的 $x$ 分量的值。
Triangular Matrices
三角矩阵 （Triangular Matrices）指其非零系数只在主对角线一侧的矩阵。
三角矩阵存在着一些分支：
- 按照非零系数的位置，又分为上三角矩阵与下三角矩阵。
- 如果三角矩阵的所有非零系数均为 1，那么称该三角矩阵为单位三角矩阵 （Upper triangular Matrices）。
- 如果三角矩阵的主对角线也同时为 0，那么就称该三角矩阵为严格三角矩阵（Strictly triangular Matrices）。

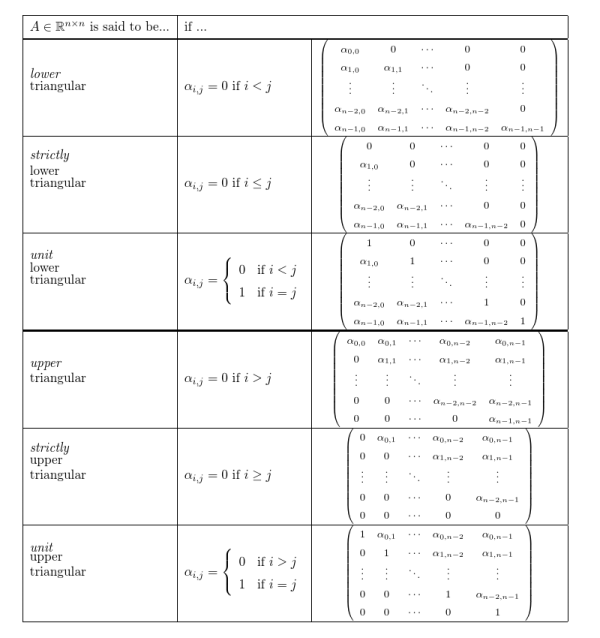

细致的代数定义如下：
下面是三角矩阵的演示：
上三角矩阵：
$$
\begin{pmatrix}
5 & 3 & \cdots & 4 \\
0 & 6 & \cdots & 2 \\
\vdots & \vdots & \ddots & \vdots \\
0 & 0 & \cdots &8 \\
\end{pmatrix}
$$
严格上三角矩阵：
$$
\begin{pmatrix}
0 & 3 & \cdots & 4 \\
0 & 0 & \cdots & 2 \\
\vdots & \vdots & \ddots & \vdots \\
0 & 0 & \cdots &0 \\
\end{pmatrix}
$$
单位三角矩阵：
$$
\begin{pmatrix}
1 & 1 & \cdots & 1 \\
0 & 1 & \cdots & 1 \\
\vdots & \vdots & \ddots & \vdots \\
0 & 0 & \cdots &1 \\
\end{pmatrix}
$$
与之前对角矩阵相同，三角矩阵也是方阵的一种。
算法：初始化矩阵为三角矩阵
初始化三角矩阵的具体操作根据不同的矩阵有不同的操作，但整体步骤是大致相同的：
上面的算法是我们之前提到过的矩阵分割算法。我们只需要在每一个迭代中进行对应的赋值，就能得到对应的三角矩阵。来看看具体的操作：
对上三角矩阵，只需要在每次迭代中对 $A_{10}^T$ 或 $A_{21}$ 所代表的向量赋零即可，也就是：
a10t = 0; %in row
a21 = 0; %in col<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_tr1.svg” width=“300”>
</html>
严格上三角矩阵只需对对角线元素，即 $A_{11}$ 赋零即可：
a10t = 0; a11 = 0 ; //in row
a21 = 0; a11 = 0; // in cola10t = 0; a11 = 1 ; //in row
a21 = 0; a11 = 1; // in col<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_tr2.svg” width=“300”>
</html>
Transpose Matrix
转置矩阵（Transpose Matrix）在运算上表现为将原矩阵的行作为新矩阵的列而得到的矩阵。数学上的表现如下：
具体的例子可以参考下图：
<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_t.svg” width=“300”>
</html>

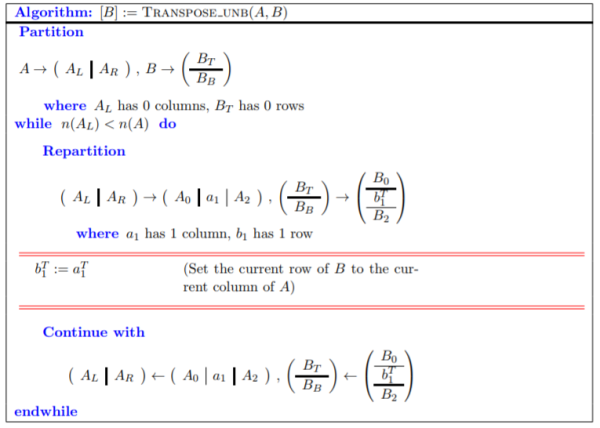

算法：求矩阵的转置矩阵
求矩阵的转置矩阵就如上图所示，只需要按顺序将原矩阵中的行依次转换为新矩阵的列就可以。
转置矩阵的性质
- 上下三角矩阵互为转置矩阵
- 单位矩阵的转置依然是单位矩阵
Symmetric Matrices
对称矩阵（Symmetric Matrices）是指原矩阵与目标矩阵相对于主对角线“对称”。数学上的定义如下：
$$A \in \mathbb{R}^{n \times n} \\
\text{A is said to be symmetric if}\,\, A = A^T.$$
根据定义，原矩阵必须要与其转置矩阵相等才能对称，因此可以判断原矩阵与其对称矩阵必为方阵。

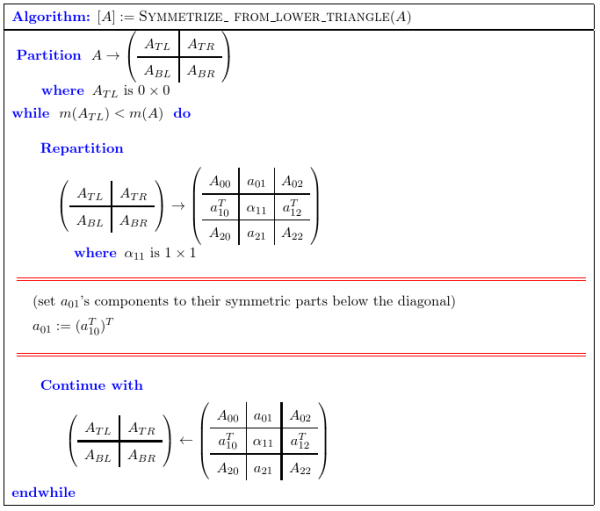

算法：求三角矩阵的对称矩阵
矩阵的对称矩阵是相对于主对角线对称的（转置）。也就是说 ，求三角矩阵的对称矩阵，只需要在每次迭代中将对应区域的元素进行转置即可。下面是求下三角矩阵的对称矩阵算法：
每次迭代中，我们都将下三角矩阵中 $A_{10}^T$ 区域的值复制到 $A_{01}$中。但因为 $A_{10}^T$ 中的内容是行向量，因此我们需要将 $A_{10}^T$ 进行一次转置：
a01 = (a10t)t; //row
a12t = (a21)t; //col<html>
<img src=“/_media/math/linear_algebra/laff/p_m_q_tr_l_sy.svg” width=“300”>
</html>
上三角矩阵只需要将两者互换即可。
Operations with Matrices
Scaling a Matrix
矩阵的缩放与向量的缩放是一样的。正式定义如下：
Let $L_A : \mathbb R^n \; \rightarrow \; \mathbb R^m$ be a linear transformation and, for all $x \in \mathbb R^n$, define $L_B : \mathbb R^n \; \rightarrow \; \mathbb R^m$ by $L_B(x)=\beta L_A(x)$ where $\beta$ is a scalar.
矩阵缩放的性质
- $A$ 是对称矩阵，那么 $\beta A$ 也是对称矩阵，当 $\beta$ 为标量的时候。
- 第一条性质对三角矩阵，对角矩阵，转置矩阵均适用。
Adding matrices
矩阵的加法与向量相同。正式定义如下：
Let $L_A : \mathbb R^n \rightarrow \mathbb R^m$ and $L_B : \mathbb R^n \rightarrow \mathbb R^m$ both be linear transformations and $$ , for all $x \in \mathbb R^n$ , define the function $L_C: \mathbb R^n \rightarrow \mathbb R^m$ by $L_C(x) =L_A(x)+L_B(x)$ .
算法：矩阵的加法
非常简单的算法。只需要将矩阵进行或者列的分割，再对每一部分对应的分量相加即可。
矩阵加法的性质
- $A + B = B + A$
- $( A + B ) + C = A + ( B + C )$
- $ \gamma (A + B) = \gamma A + \gamma B$, $\gamma$ 为标量
- $ ( \beta + \gamma ) A = \beta A + \gamma A$
- $(A + B)^T = A ^ T + B ^ T$
- 若 $A、B$ 均为对称矩阵，那么 $A+B$ 也为对称矩阵，$\beta A + \gamma B$ 也为对称矩阵，即对称矩阵的任意线性组合也为对称矩阵。
矩阵与向量的乘法：点积解释
参考week2 note 2.1，我们可以得到下面一个等式：
$$
\begin{array}{r c l} A x & = & \left( \begin{array}{c c c c } \chi _{0} \alpha _{0,0} + \chi _{1} \alpha _{0,1} + \cdots + \chi _{n-1} \alpha _{0,n-1} \\ \chi _{0} \alpha _{1,0} + \chi _{1} \alpha _{1,1} + \cdots + \chi _{n-1} \alpha _{1,n-1} \\ \vdots \\ \chi _{0} \alpha _{m-1,0} + \chi _{1} \alpha _{m-1,1} + \cdots + \chi _{n-1} \alpha _{m-1,n-1} \end{array} \right) \\ & = & \left( \begin{array}{c c c c } \alpha _{0,0} & \alpha _{0,1} & \cdots & \alpha _{0,n-1} \\ \alpha _{1,0} & \alpha _{1,1} & \cdots & \alpha _{1,n-1} \\ \vdots & \vdots & & \vdots \\ \alpha _{m-1,0} & \alpha _{m-1,1} & \cdots & \alpha _{m-1,n-1} \\ \end{array} \right) \left( \begin{array}{c} \chi _0 \\ \chi _1 \\ \vdots \\ \chi _{n-1} \\ \end{array} \right) \end{array}
$$
如果我们仔细检查等式第一行的矩阵，我们会发现中间的每一行都是第二行公式中每一行与向量 $x$ 的点积的结果，即：
<html>
<img src=“/_media/math/linear_algebra/laff/m_m_v_dot.svg” width=“500”>
</html>
因此，我们可以从点积的角度归纳出，矩阵与向量 $x$ 的乘法的结果是一个向量 $y$，$y$ 上的每一个分量，等于对应矩阵的行，与向量 $x$ 的点积。因此不难得到点击角度下向量与矩阵乘法的算法：
可以看出的是每次迭代的点积结果，都加到了对应的 $y$ 的分量上。实质上就是一个行优先的循环：
for i = 0, i <= m -1, ++i
for j = 0, j <= n-1, ++j
yi += aij * xj矩阵与向量的乘法：Axpy解释
同样参考week2 note 2.1，如果将矩阵按列分割，那么实际上矩阵与向量的乘积可以通过以下的途径计算：
$$\begin{array}{r c l} A x \\ & =& \left( \begin{array}{c | c | c | c} a_0 & a_1 & \cdots & a_{n-1} \end{array} \right) \left( \begin{array}{c} \chi _0 \\ \chi _1 \\ \vdots \\ \chi _{n-1} \\ \end{array} \right) \\ & =& \chi _0 a_0 + \chi _1 a_1 + \cdots + \chi _{n-1} a_{n-1} \\ & = & \chi _0 \left( \begin{array}{c c c c } \alpha _{0,0} \\ \alpha _{1,0} \\ \vdots \\ \alpha _{m-1,0} \end{array} \right) + \chi _1 \left( \begin{array}{c c c c } \alpha _{0,1} \\ \alpha _{1,1} \\ \vdots \\ \alpha _{m-1,1} \end{array} \right) + \cdots + \chi _{n-1} \left( \begin{array}{c c c c } \alpha _{0,n-1} \\ \alpha _{1,n-1} \\ \vdots \\ \alpha _{m-1,n-1} \end{array} \right) \\ & \end{array}$$

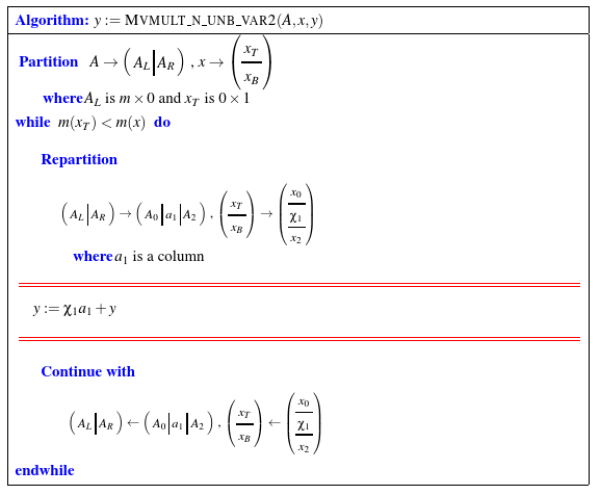

如果我们按列循环，那么每一次循环都可以视作 $x$ 的一个分量与矩阵 $A$ 对应的列的 AXPY 的操作。因此，从AXPY操作来设计矩阵与向量的乘法，我们可以得到如下的算法：
该算法中的每个循环不再进行点积操作，而是进行AXPY操作，但得到的任然是一个向量；通过循环将这个向量累加到 $y$ 上，最终也可以得到矩阵与向量相乘的结果。其实质就是一个列优先的双重循环：
for i = 0, i <= n -1, ++i
for j = 0, j <= m-1, ++j
yi += aij * xj参考资料
- 本页面所有非 svg 图片来源于 LAFF 课件。
