PolyFill
PolyFill 用于填补几何体中的破面。
PolyFill 的几小窍门
- Quadrilaterals fill mode 可以填补很多种破面，比如 L 型的 \ 螺旋形的破面。
- Perfect Grid Quadrilaterals fill mode 应用面稍微窄一些，但修补后几何体的属性会更合理一些。如果是类圆的破面（round hole），使用该模式可以达到最好的效果。
- 有些破面需要额外修复 UV。这种情况下可以使用 Smooth 节点先处理几何体，再使用 UV Smooth 修复 UV。
- 使用 Clean 节点可以处理法线的问题。
PolyFill 修补的面默认情况下会与目标几何体合并到一起。但也可以使用 Unique Points 将这个面分离出来。

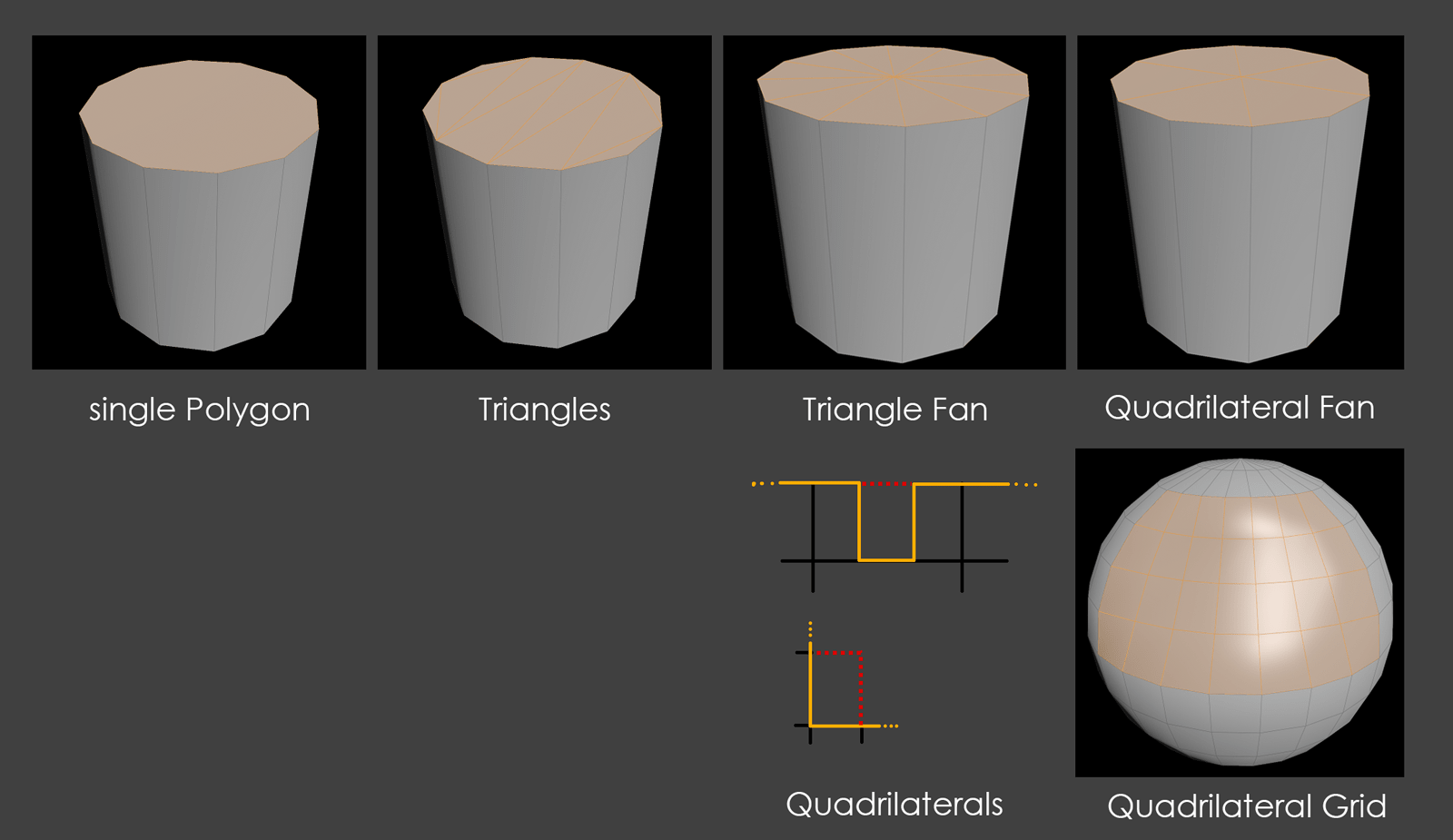

PolyFill 不同填补算法的对比
| Mode | Explanation |
|---|---|
| Single Polygon | 以破面上的所有点生成一个单面的Polygon 来填补破面 |
| Triangles | 使用三角形填充破面，原理与 Single Polygon 相同，只是加了细分。（等于 Single Polygon + Divide[Don’t Generate Slivers and Avoid Small Angles]） |
| Triangle Fan | 在破面的中心定义一中心店，使用该点连接破面边缘上的其他点，从而形成一个个三角面来填充破面。 |
| Quadrilateral Fan | 同上，只是用于填补破面的单位面从三角面变成了四角面 |
| Quadrilateral | 以四角面填充破面，填充的时候按边数来判断。如果边三缺一（U型）那么就补一条边，否则按二缺二 （L型）补两条边处理，然后循环。这样的好处是总能形成完美的平行四边形。配合 Smooth 选项食用更佳。 |
| Quadrilateral Grid | Fills each hole with quadrilaterals in a topologically perfect grid. 不用 Smooth 效果更好。 |
Parameters
| Parameter | Usage |
|---|---|
| Auto-Complete Boundaries | 自动完成补面。关闭后补面只根据选定的边生成。 |
| Reverse Patches | 翻转生成的补面。 |
| Unique Points | 为生成的补面创建其自身的点。 |
| Edge loop | 根据破面的边缘形状创建一个edge loop，根据输入的比例值来决定这个 loop 的大小（比如边缘是正方形，那么创建的就是一个小正方形，根据比例缩放大小）。优先级低于 smooth 。个人感觉在 Fan mode 下效果最好。 |
| Custom Corners | 自定义 Fan / Grid Mode 下，组成破面的单位的四角面的起始点（corner） 。确定生成的四角面的位置的条件：对于 Fan 来说需要指定 1个点，对于 Grid 来说需要指定两个相邻的点。 |
| Smooth | 等同 smooth 节点的效果（貌似只有四边形系列模式下才可以使用） |
| Deform Patch | 允许对补面进行变形。 |
